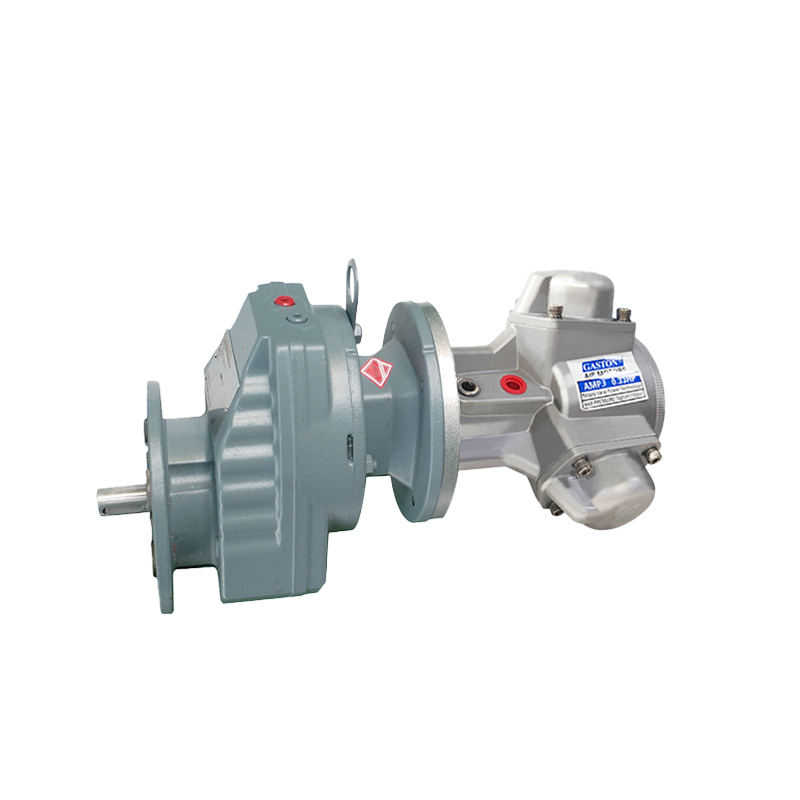

Mga parameter ng produkto ng AMP3-R helical gear reduction pneumatic motor:
Reduction ratio range: 3-91, power: 0.25KW, horsepower: 0.18HP, torque: 5.4-154.2N.m, free speed: 296-10RPM, air consumption: 0.26m³/min, weight: 9.8-12.8KG (iba't ibang reduction ratios , iba't ibang timbang), opsyonal na paraan ng pag-install: patayo, pahalang, opsyonal na manu-manong control valve, preno, controller.
Mga karaniwang tampok:
Gamit ang compressed air bilang pinagmumulan ng kuryente para sa kaligtasan at explosion-proof, ang produkto ay may explosion-proof certificate at nakakatugon sa mga pambansang pamantayan sa kaligtasan. Ginagamit ng helical gear reducer ang control valve upang ilipat ang simula, pagsasaayos, at paghinto, at maaaring agad na baligtarin ang direksyon. Ang motor ay idinisenyo upang maging nakapaloob sa kabuuan at maaaring gamitin sa maalikabok, mahalumigmig, at malupit na kapaligiran. Ito ay malawakang ginagamit sa industriya ng kemikal, semiconductor, kristal, petrochemical, teknolohiyang biochemical, pabrika ng pintura, automated na makinarya, at iba pang industriya.
Kapaligiran sa pagtatrabaho:
Fluid: Naka-compress na hangin
Paggamit ng presyon: 5Kg/cm 2 (70psi)
Pinakamataas na presyon ng pagtatrabaho: 6Kg/cm 2 (85psi)
Temperatura sa paligid: -10°C~ 70°C (maaari lamang gamitin sa hindi nagyeyelong estado)
Langis na pampadulas: IS0VG32 o katulad nito. (Kailangang gumamit ng oil mist dispenser, 2~3 patak kada minuto).
Patuloy na paggamit: Oo (hindi maaaring patakbuhin nang tuluy-tuloy nang walang load).
Inirerekomendang bilis: (0.3~1) x maximum na bilis ng output.
Mga detalyadong parameter
Pagguhit ng sukat ng pag-install at talahanayan ng sukat
Patayong pag-install
produkto Modeloo | L1 | L2 | D | D1 | D2 | H | W | R | h1 | h2 | p3 | g1 | d1 | Axial wakas bahagi | ||||
d | b | c | s | k | ||||||||||||||
AMP3-RF2-G3.37 | 421.7 16.6" | 199 7.83" | 140 5.51" | 115 4.53" | 95 3.74" | 92 3.62" | 142 5.59" | 3 0.12" | 4.05 0.16" | 9 0.35" | 57 3.62" | 120 4.72" | 8.5 0.33" | Φ25k6 0.98" | 8 0.31" | 28 1.1" | M10 | 50 1.97" |
AMP3-RF2-G5 | ||||||||||||||||||
AMP3-RF2-G10.13 | ||||||||||||||||||
AMP3-RF2-G15.63 | ||||||||||||||||||
AMP3-RF2-G26.09 | ||||||||||||||||||
AMP3-RF2-G32.47 | ||||||||||||||||||
AMP3-RF2-G55.87 | ||||||||||||||||||
AMP3-RF3-G69.33 | 429.7 16.92" | 207 8.15" | 160 6.3" | 130 5.12" | 110 4.33" | 94 3.7" | 161 6.34" | 3.5 0.14" | 10.1 0.4" | 10 0.39” | 61 2.4" | 120 4.72" | 9.0 0.35" | Φ25k6 0.98" | 8 0.31" | 28 1.1" | M10 | 50 1.97" |
AMP3-RF3-G84.61 | ||||||||||||||||||
AMP3-RF3-G90.77 |

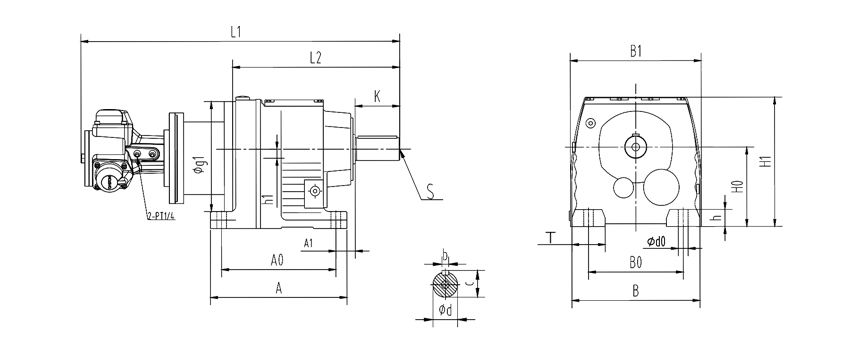

Pahalang na pag-install
Modelo ng Produkto | L1 | L2 | A0 | A | B0 | B | B1 | H0 | H1 | A1 | h1 | T | d0 | h | Axial dulong bahagi | ||||
d | b | c | s | k | |||||||||||||||
AMP3-R2-G3.37 | 415.7 16.4 " | 193 76" | 130 5.12 " | 152 5.98 " | 110 4.33 " | 151 5.94 " | 151 5.94 " | 90 3.54 " | 147 5.79 " | 25 0.98 " | 3.4 0.13 " | 32 1.26 " | 9 0.35 " | 18 0.71 " | Φ25k6 0.98 " | 8 0.31 " | 28 1.1" | M10 | 50 1.97 " |
AMP3-R2-G5 | |||||||||||||||||||
AMP3-R2-G10.13 | |||||||||||||||||||
AMP3-R2-G15.63 | |||||||||||||||||||
AMP3-R2-G26.09 | |||||||||||||||||||
AMP3-R2-G32.47 | |||||||||||||||||||
AMP3-R2-G55.87 | |||||||||||||||||||
AMP3-R3-G69.33 | 423.7 167 " | 201 7.9" | 130 5.12" | 160 6.3" | 110 4.33 " | 145 5.71 " | 161 6034 " | 90 354 " | 151 5.94" | 25 0.98 " | 10.1 0. 4" | 35 1.38 " | 9 0.35 " | 18 0.71 " | Φ25k6 0.98 " | 8 0.31 " | 28 1.1" | M10 | 50 1.97 " |
AMP3-R3-G84.61 | |||||||||||||||||||
AMP3-R3-G90.77 |
Teknikal na Data Sheet
produkto Model | kapangyarihan | Na-rate bilis | Torque | Tumigil ka Torque | Hangin pagkonsumo | Timbang | ||||
(HP) | (Kw) | (RPM) | (Nm) | (Kung. bt) | (Nm) | (lft. bt) | (m 3 /min) | (CFM) | (KG) | |
AMP3-R2/RF2-G3.37 | 0.25 | 0.18 | 296 | 5.4 | 4 | 11.2 | 8.3 | 0.26 | 9.19 | 9.8 |
AMP3-R2/RF2-G5 | 200 | 8 | 5.9 | 16.5 | 12.2 | |||||
AMP3-R2/RF2-G10.13 | 98 | 16.4 | 12.1 | 34.4 | 25.4 | |||||
AMP3-R2/RF2-G15.63 | 63 | 25.3 | 18.7 | 53.2 | 39.3 | |||||
AMP3-R2/RF2-G26.09 | 38 | 42.1 | 31.1 | 86.2 | 63.6 | |||||
AMP3-R2/RF2-G32.47 | 30 | 52.5 | 38.7 | 106.5 | 78.6 | 12.8 | ||||
AMP3-R2/RF2-G55.87 | 17 | 94.6 | 69.8 | 189.2 | 139.6 | |||||
AMP3-R3/RF3-G69.33 | 14 | 111.9 | 82.6 | 218.5 | 161.3 | |||||
AMP3-R3/RF3-G84.61 | 11 | 137.5 | 101.5 | 267.7 | 197.6 | |||||
AMP3-R3/RF3-G90.77 | 10 | 154.2 | 113.8 | 304.3 | 224.6 |
