Mga detalyadong parameter
Presyon ng hangsa (PSI) | Presyon ng hangsa (Mpa) | Pinakamataas na Kapangyarihan (HP) | Libreng bilis (rpm) | Bilis sa pinakamataas na kapangyarihan (rpm) | Torque sa pinakamataas na kapangyarihan ( N M ) | Pagkonsumo ng gas sa pinakamataas na kapangyarihan (m³/min) | Itigil ang metalikang kuwintas at simulan ang metalikang kuwintas (NM) |
40 | 0.28 | 45% | 80% | 30% | 37.50% | 45% | 45% |
50 | 0.35 | 56% | 84% | 44% | 52.40% | 56% | 56% |
60 | 0.4 | 67% | 88% | 58% | 65.90% | 67% | 67% |
70 | 0.48 | 78% | 92% | 72% | 78.30% | 78% | 78% |
80 | 0.55 | 89% | 96% | 86% | 89.60% | 89% | 89% |
90 | 0.63 | 100% | 100% | 100% | 100% | 100% | 100% |
100 | 0.7 | 110% | 104% | 114% | 109.60% | 110% | 110% |
![]() | ![]() |
Ang figure ay nagpapakita ng isang tipikal na pneumatic motor torque at power curve sa dalawang magkaibang air pressure. Bumababa ang bilis, torque at lakas ng motor habang bumababa ang presyon ng hangin. | Ipinapakita ng figure ang torque at speed curves ng pneumatic motor sa ilalim ng dalawang magkaibang air pressure. Ang bilis at torque ng motor ay bumababa habang bumababa ang presyon ng hangin. Ang metalikang kuwintas ay bumababa nang malaki, habang ang bilis ng motor ay bahagyang bumababa habang bumababa ang presyon. |
Pneumatic hoist |
| Yunit | HQ25-2 | HQ30-2 | HQ37-3 | HQ50-4 | HQ75-3 | HQ100-4 |
Presyon ng hangin | Mpa | 0.6 | ||||||
Magkarga | tonelada | 25 | 30 | 37 | 50 | 75 | 100 | |
Bilang ng mga kadena | ugat | 2 | 2 | 3 | 4 | 3 | 4 | |
Ang lakas ng output ng motor | KW | 6.3 | 6.3 | 6.3 | 6.3 | 9 | 9 | |
Pag-angat ng taas | M | Ang karaniwang taas ay 3 metro | ||||||
Buong bilis ng pag-angat ng load | Metro/minuto | 1.2 | 1 | 0.7 | 0.7 | 0.55 | 0.4 | |
Walang-load na bilis ng pag-angat | Metro/minuto | 2.4 | 2.3 | 1.7 | 1.2 | 1.3 | 1 | |
Bilis ng pagbaba ng buong load | Metro/minuto | 2.6 | 2.8 | 2 | 1.5 | 1.2 | 1 | |
Buong pag-load ng pagkonsumo ng gas - nadagdagan | m³/min | 6.5 | 6.5 | 6.5 | 4 | 7.6 | 7.6 | |
Buong pag-load ng pagkonsumo ng gas - pababa | m³/min | 5.5 | 5.5 | 5.5 | 5.5 | 6 | 6 | |
Laki ng kadena | mm | 22*66 | 22*66 | 22*66 | 22*66 | 32*90 | 32*90 | |
Timbang ng kadena | kg/m | 12.2 | 12.2 | 12.2 | 12.2 | 21.3 | 21.3 | |
Karaniwang timbang (3m lifting height) | kg | 510 | 520 | 860 | 935 | 1750 | 1800 | |
Haba ng air pipe ng controller | m | Ang karaniwang haba ay 3 metro | ||||||
Full load ingay - tumaas | DB | 78 | 78 | 78 | 78 | 78 | 78 | |
Buong pagkarga ng ingay - pababa | DB | 82 | 82 | 82 | 82 | 85 | 85 | |
Konektor ng trachea | in | G11/2 | G11/2 | G11/2 | G11/2 | G11/2 | G11/2 | |
Sukat ng air pipe (inner diameter) | mm | 35 | 35 | 35 | 35 | 35 | 35 | |
|
|
|
|
| ||||
Naglalakad na kotse | lakas ng motor | kw | 3 | 3 | 3 | 3 |
|
|
Na-rate ang bilis ng pagkarga | m/min | 5 | 3 | 3 | 3 |
|
| |
Pagkonsumo ng hangin sa motor | m/mim | 2.5 | 2.5 | 2.5 | 2.5 |
|
| |
Konektor ng trachea | in | G3/4 | G3/4 | G3/4 | G3/4 |
|
| |
Sukat ng air pipe (inner diameter) | mm | 19 | 19 | 19 | 19 |
|
| |
Timbang (troli) | kg | 136 | 136*2 | 136*2 | 247*2 |
|
|

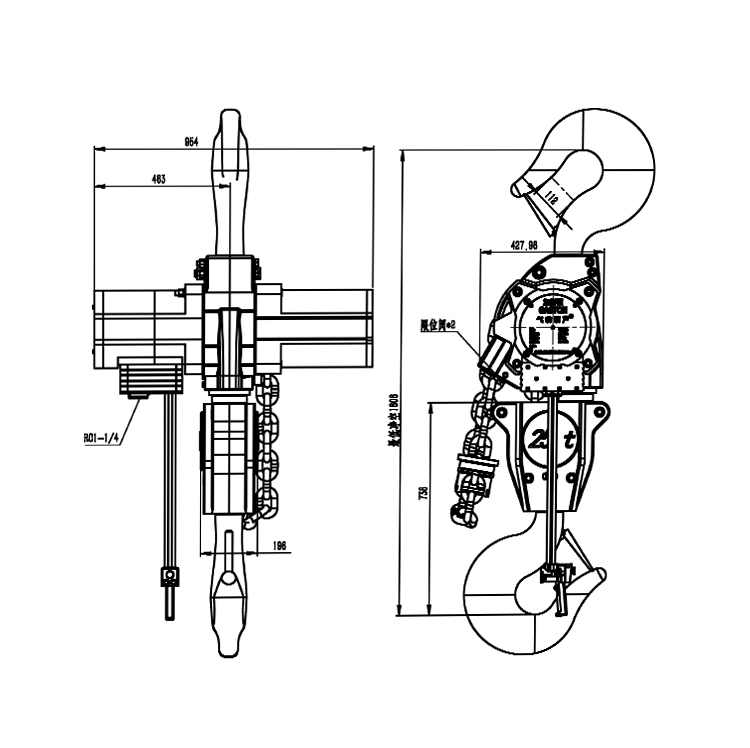

Modelo | Yunit | HQ25-3 | HQ30-2 | HQ37-3 | HQ50-4 | HQ75-3 | HQ100-4 |
A | mm | 1370 | 1370 | 1610 | 1610 | 2535 | 2610 |
B | mm | 900 | 900 | 955 | 955 | 1535 | 1535 |
C | mm | 450 | 450 | 535 | 535 | 820 | 820 |
D | mm | 445 | 445 | 445 | 445 | 600 | 600 |
E | mm | 270 | 270 | 270 | 270 | 405 | 365 |
F | mm | 310 | 310 | 350 | 350 | 450 | 450 |
H1 Minimum na clearance | mm | 1260 | 1260 | 1485 | 1485 | 1935 | 1935 |
H2 | mm | 825 | 825 | 950 | 950 | 1250 | 1250 |
Φa | mm | 126 | 126 | 120 | 120 | 315 | 355 |
Φb | mm | 126 | 126 | 120 | 120 | 315 | 355 |
N | mm | 113 | 113 | 122 | 122 | 250 | 280 |
