pasadyang ginawa AMP4-C Low Speed ​​high torque air motor

Anhui Gaston Precision Machinery Co, Ltd. Bahay / produkto / Serye ng Pneumatic Motor / Pneumatic Reduction Motor / AMP4-C Low Speed ​​high torque air motor
  • AMP4-C Low Speed ​​high torque air motor

AMP4-C Low Speed ​​high torque air motor

AMP4-C low-speed high-torque pneumatic na mga parameter ng produkto ng motor:
Saklaw ng ratio ng pagbabawas: 3-200, kapangyarihan: 0.24KW, lakas-kabayo: 0.33HP, torque: 9.5-596.6N.m, libreng bilis: 300-4.5RPM, pagkonsumo ng hangin: 0.31m³/min, timbang: 7.3-11.2KG (iba't ibang pagbabawas ratios, iba't ibang mga timbang), opsyonal na mga paraan ng pag-install: patayo, pahalang, opsyonal na manu-manong kontrol balbula, preno, controller.

Mga karaniwang tampok:
Gamit ang compressed air bilang power source para sa kaligtasan at explosion-proof, ang produkto ay may explosion-proof certificate at nakakatugon sa mga pambansang pamantayan sa kaligtasan. Ginagamit ng helical gear reducer ang control valve upang ilipat ang simula, pagsasaayos, at paghinto, at maaaring agad na baligtarin ang direksyon. Ang motor ay isang pangkalahatang nakapaloob na disenyo at maaaring gamitin sa maalikabok, mahalumigmig, at malupit na kapaligiran. Ito ay malawakang ginagamit sa industriya ng kemikal, semiconductor, kristal, petrochemical, biochemical na teknolohiya, pabrika ng pintura, automated na makinarya, at iba pang industriya.

Kapaligiran sa pagtatrabaho:
Fluid: Naka-compress na hangin
Paggamit ng presyon: 5Kg/cm 2 (70psi)
Pinakamataas na presyon ng pagtatrabaho: 6Kg/cm 2 (85psi)
Temperatura sa paligid: -10°C~ 70°C (maaari lamang gamitin sa hindi nagyeyelong estado)
Langis na pampadulas: IS0VG32 o katulad nito. (Kailangang magdagdag ng langis na may oil mist, 2~3 patak kada minuto).
Patuloy na paggamit: Oo (hindi maaaring tumakbo nang tuluy-tuloy nang walang load).
Inirerekomendang bilis: (0.3~1) x maximum na bilis ng output.

  • Mga detalyadong parameter

Pagguhit ng sukat ng pag-install at talahanayan ng sukat

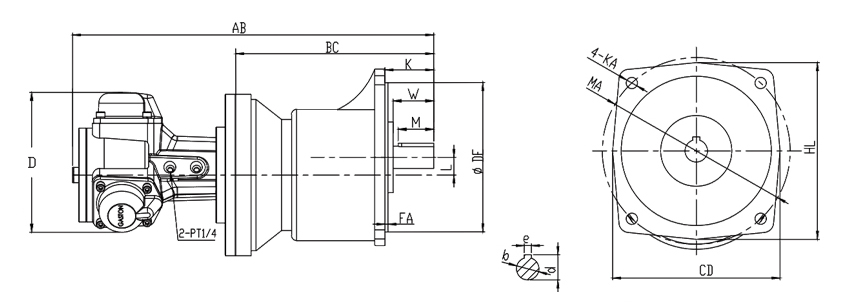

Patayong pag-install

Modelooo Pagbawas ratio AB BC DE FA DD CD HL MA KA L K W M Axial dulong bahagi
b d e
AMP4 3-10 370 195 148 3 149.8 165 175 185 11 17.5 48 40 35 Φ22h6 25 7
14.57" 7.68” 5.83” 0.12" 5.9" 6.5" 6.88" 7.28” 0.43” 0.69” 1.89” 1.57" 1.38" 0.87" 0.98" 0.27”
15-90 400 225 170 3 149.8 195 205 220 12 23 58 45 40 Φ28h6 31.1 7
15.75” 8.86" 6.67” 0.12" 5.9" 7.68" 8.07” 8.66" 0.47” 0.9" 2.28” 1.77” 1.57” 1.1" 1.22” 0.27'
100-200 430 255 185 3 49.8 225 248 255 15 30 65 55 50 Φ32h6 35.5 10
16.93" 10" 7.28” 0.12” 5.9" 10" 9.76” 10" 0.59" 1.18” 2.56” 2.17” 1.97” 1.26" 1.4" 0.39”

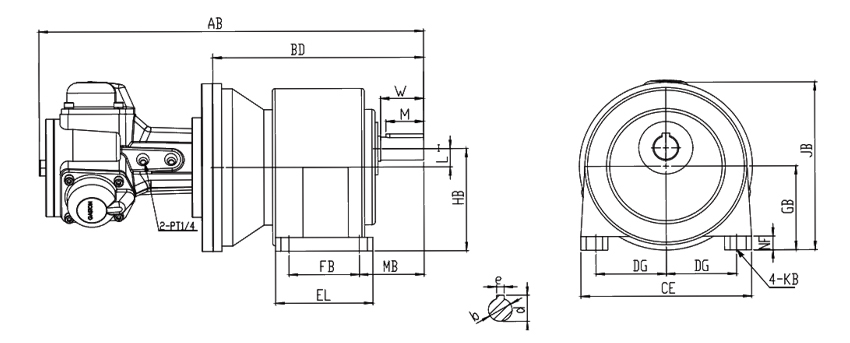

Pahalang na pag-install

Model Pagbawas ratio AB BD FB EL MB HB L DG CE GB JB KB NF W M Axial wakas bahagi
b d e
AMP4 3-10 370 195 65 90 60 97.5 17.5 65 158 80 152 11 13 40 35 Φ22h6 25 7
14.57” 7.68” 2.56" 3.54” 236” 3.84” 0.69” 2.56” 6.22” 3.15” 5.98” 0.43" 0.51” 1.57” 1.38” 0.87" 0.98" 0.27”
15-90 400 225 90 120 68 116 23 70 178 93 178 11 17 45 40 Φ28h6 31.1 7
15.75” 8.86" 3.54" 4.72" 2.68" 4.57" 0.9" 2.76” 7" 3.66" 7 ” 0.43” 0.67” 0.67” 1.57” 1.1" 1.22" 0.27"
100-200 430 255 130 165 70 140 30 85 210 110 212 13 23 55 45 Φ32h6 35.5 10
16.93" 10" 5.12” 6.5” 2.75” 5.51" 1.18" 3.35” 8.27" 4.33" 8.35" 0.51" 0.91 2.17” 1.77” 1.26" 1.4” 0.39"

Teknikal na Data Sheet

produkto Model kapangyarihan Na-rate bilis Torque Tumigil ka Torque Hangin pagkonsumo Timbang
KW) (HP) (RPM) (Nm) (Kung. bt) (Nm) (lft. bt) (m 3 /min) (CFM) (KG)
AMP4-L/FG3 0.24 0.33 300 9.5 7 20.2 14.9 0.31 10.9 7.3
AMP4-L/FG5 0.24 0.33 180 16.2 12 34.5 25.5 7.3
AMP4-L/FG10 0.24 0.33 90 32.5 24 68.9 50.8 7.3
AMP4-L/FG15 0.24 0.33 60 47.5 35.1 102.2 75.4 8.5
AMP4-L/FG20 0.24 0.33 45 63.7 47 135.7 100.1 8.5
AMP4-L/FG30 0.24 0.33 30 94.8 70 201.5 148.7 8.5
AMP4-L/FG50 0.24 0.33 18 156.7 115.6 337.2 248.9 8.5
AMP4-L/FG80 0.24 0.33 11 264.6 195.3 581.2 429.7 8.5
AMP4-L/FG100 0.24 0.33 9 312.5 230.6 690.5 509.6 11.2
AMP4-L/FG150 0.24 0.33 6 462 341 997.9 736.5 11.2
AMP4-L/FG200 0.24 0.33 4.5 596.6 435.9 1268.7 936.3 11.2
